BUGSIER 3

Bericht 03 - Modellbau - Projekt Bugsier 3
Schleppgeschirr, Anker- und Seilwinden

Ankerwinde
Die Ankerwinde ist im original Beschlagssatz von Graupner mit dabei und macht auch einen guten Eindruck. Leider sind die Plastikteile nicht besonders gut gegossen und die Teile müssen aufwändig bearbeitet werden um alle Gussspuren zu verschleifen.

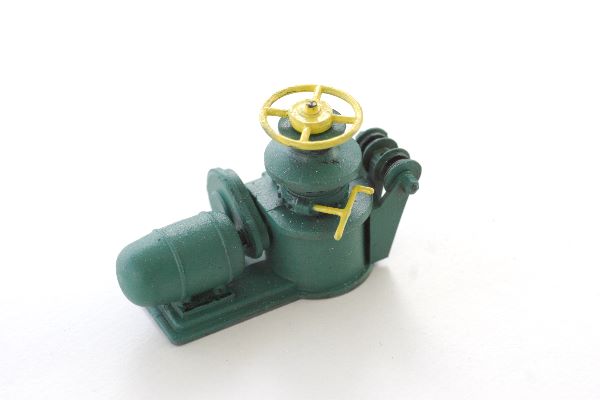

Lackiert wird in Airbrushtechnik mit Revell Farben (leicht verdünnt). Die Plastikteile werden alle mit matten Farben gespritzt. Die Winde ist grün Grundlackiert und Winde und Handrad sind bereits leicht gealtert. Auf den Laufrädern sind leichte Ölspuren zu sehen.

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Die Ankerwinde wird probehalber auf das Vordeck aufgesetzt und mit „getestet“ mit aufgewickelter Ankerkette.

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Vor dem Aufsetzen aufs Deck werden noch kleine Korrekturen angebracht um die Ankerwinde perfekt in das Szenario einzupassen.

Schleppwinde
Die Schlepp- / Seilwinde ist ebenfalls im original Beschlagssatz von Graupner enthalten. Grundsätzlich ein hübsches Modell, allerdings mit einigen Fehlern oder zumindest Unschönheiten behaftet. Die provisorisch zusammengesteckte Seilwinde auf dem Deck aufgestellt.

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Leider sind die mitgelieferten Röhrchen aus (extrem) weichem Aluminium und sind schon „werksseitig“ verformt. Entsprechend werden nach dem provisorischen Zusammenbau die Röhrchen durch solche aus Messing ersetzt. Des Weiteren ist die Winde ja fast so breit wie das (gewölbte) Deck.
Entsprechend sind die beiden äusseren Wellenhalterungen entweder in der Luft, oder die Wellen müssen durchgebogen werden (sind drum weiche Aluröhrchen dabei gewesen?). Entsprechend habe ich die äusseren Wellenhalterungen mit einem zusätzlichen Kunstoffboden verstärkt.

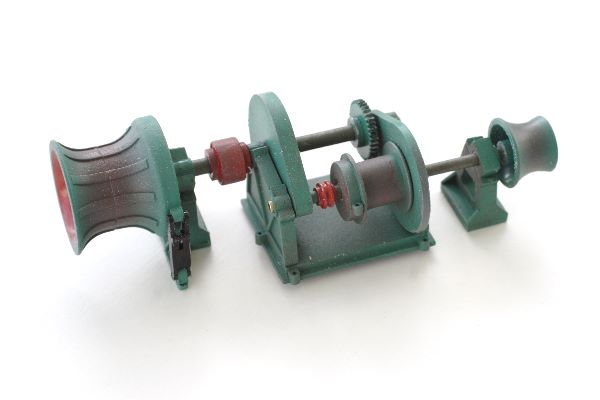

Die Seilwinde wurde ebenfalls grün Grundlackiert, dann in verschiedenen Schritten gealtert; alles in Airbrushtechnik. Die Winden wurden mit Rost versehen.

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Nach dem endgültigen Aufbau werden die Rohrenden noch mit dem „letzten Schliff“ versehen und die Innenseiten der Wellen fertig verarbeitet. Auch hier werden wohl noch letzte Massnahmen nötig sein, wenn die ganze Winde einmal auf dem Deck platziert ist.

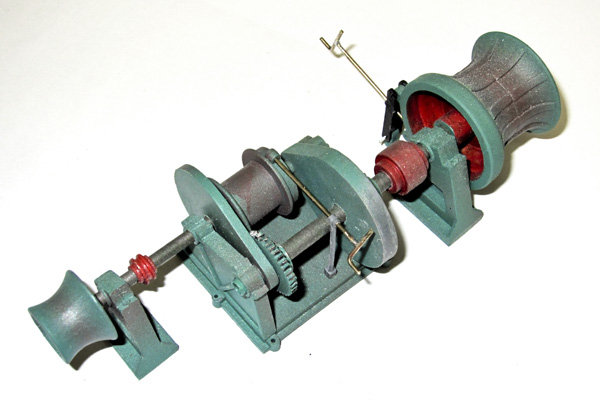

In der Zwischenzeit hab ich noch etwas an den Details der Winde gearbeitet und die Sperren, Bügel, etc. erstellt.

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Schleppgeschirr, Schlepphaken
Der Schlepphaken ist im original Beschlagssatz von Graupner teilweise enthalten, teilweise muss er aus Holz selber gebaut werden. Beim Aussägen der Grundhalterungen und dem provisorischen Zusammenhalten, wird mir aber klar: Das wird nix... hässlich! Beim Stöbern auf dem Internet habe ich verschieden Ausführungen gefunden die zum Modell passen und weitaus besser aussehen. Ich bin noch hin und her gerissen ob ich den Schlepphaken automatisch bedienen können will, oder nicht. Ich hab mich entschlossen ihn mal so zu bauen, dass das möglich sein könnte! J

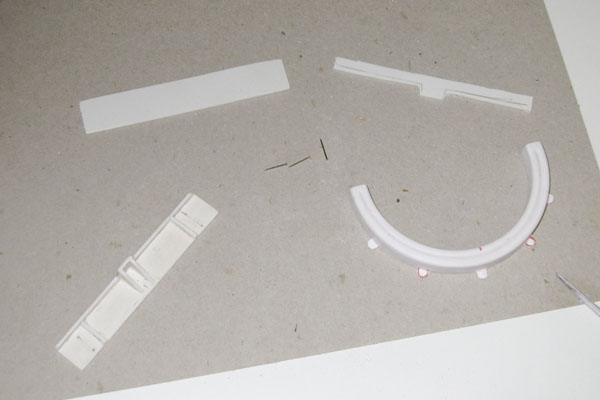

Der aufgemotzte Drehteller, ergänzt durch neue Grundplatte mit Befestigungslaschen, die eigen konstruierte Rückwand mit Deckplatte:

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

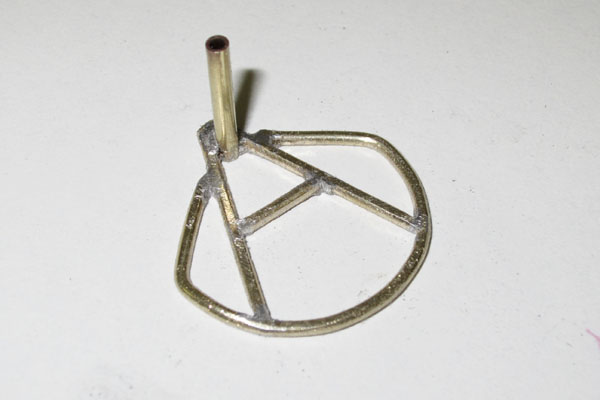

Ziemlich stolz bin ich auf die Hakenhalterung /-bedienung, die doch ziemlich sauber gebogen und verlötet ist!

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

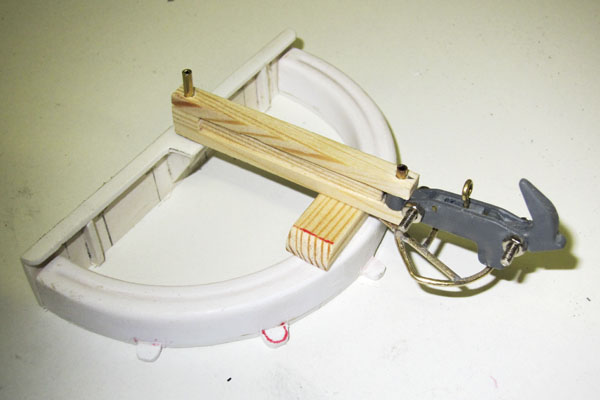

Dann, der Haken aus dem Beschlagssatz mit Halterung und Arm verbunden und Probehalber auf den Drehteller montiert:

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

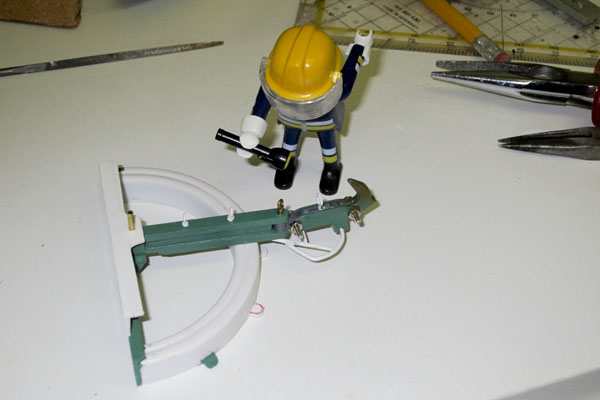

Und hätt's man nicht anders geahnt, kaum ist ein wichtiges Teil fertig „engineered“, steht der Inspektor da...

Graupner Bugsier 3 Hafenschlepper [Tug, tugboat, RC, ship, modellship]

Aber jetzt mal im ernst, hat der ein Lächeln im Gesicht? J
